Produktoversikt

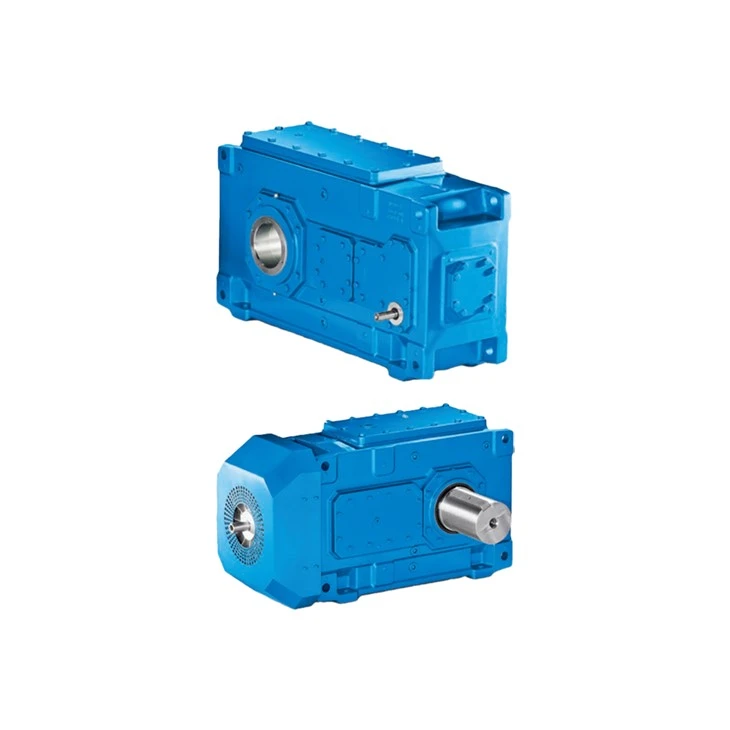

DeFlender B3SV12er ikke bare en standard girkasse snudd vertikalt; det er en dedikert drivløsning for vertikal bulkgodstransport. Med en75 kWkapasitet, er den designet for å håndtere den enorme starttregheten til fulllastede heisbelter. Den rette-vinkeldesignen gir et kompakt fotavtrykk på hodeplattformen til heistårnet. Hver enhet er konstruert med et torsjonsbestandig-hus som opprettholder innretting av girnettet selv under kraftige vibrasjoner og aksialtrykk som er vanlig i sement-, korn- og mineralbehandling. Dens 3-trinns reduksjon gir den ideelle balansen mellom høyt dreiemoment og mekanisk effektivitet.
Teknisk parametertabell
| Parameter | Detaljert spesifikasjon |
| Inngangseffekt (P1) | 75 kW |
| Nominelt utgangsmoment (T2n) | 29.500 Nm |
| Akselarrangement | Vertikal utgang / horisontal inngang |
| Utgående akseldiameter | 120mm / 130mm |
| Mekanisk effektivitet | Større enn eller lik 94 % |
| Boligklasse | GG25 Høy-støpejern |
| Omtrentlig vekt | 1680 kg |
Unike funksjoner til B3SV12
Forsterket vertikalt lagersystem:B3SV12 er utstyrt med et overdimensjonert konisk rullelager ved bunnen av huset. Dette systemet er spesifikt beregnet for å absorbere den kontinuerlige nedadgående aksiale skyvekraften til heishodeskiven uten å kreve eksterne skyveblokker.
Integrert "Drywell" lekkasjebeskyttelse:For å eliminere risikoen for at olje forurenser bulkmaterialet, har B3SV12 en "Drywell"-design. Dette inkluderer et stående rør og et olje-fritt kammer ved utgangsakselen, og skaper en fysisk barriere som tyngdekraften ikke kan omgå.
Heis-Spesifikke smørekanaler:Innstøpte-renner er strategisk plassert for å fange opp olje under rotasjon og føre den direkte til det øvre vinkelgirsettet. Dette sikrer at høy-trinnet aldri blir sultet på smøremiddel, selv under sakte-oppstartssykluser-.
Tilbehør og hjelpeløsninger
Vedlikeholds- og sikkerhetsmoduler
For å sikre maksimal oppetid for 75kW heissystemer, kan B3SV12 utstyres med flere viktige tilbehør:
Ekstra "inching"-stasjon:En sekundær liten motor og påløpsclutch kan festes. Dette tillater ekstremt langsom bevegelse av skuffene under inspeksjon eller beltebytte uten å koble inn hovedmotoren på 75 kW.
Sentrifugalløft-av bakstopp:En intern, ikke{0}}kontaktsperre er integrert. Under normal drift "løfter kvistene" for å forhindre slitasje, men de gir øyeblikkelig mekanisk låsing for å forhindre tilbake-kjøring hvis strømmen går.
Taconite Labyrinth Seals:For støvtunge-miljøer som sementplanter, tilbyr vi Taconite-forseglinger-en labyrint fylt med fett- som kan smøres på nytt, som hindrer slitende partikler fra å nå oljetetningene.
Relatert modellreferansetabell
| Seriemodell | Konfigurasjon | Effektvurdering | Skaft stil |
| B3SV12 | Vertikal / 3-trinns | 75 kW | Solid skaft |
| B3DV12 | Vertikal / 3-trinns | 75 kW | Hult skaft |
| B3SV10 | Vertikal / 3-trinns | 45 kW | Solid skaft |
| B3SV14 | Vertikal / 3-trinns | 110 kW | Solid skaft |
| B2SV12 | Vertikal / 2-trinns | 90 kW | Solid aksel (lavt forhold) |
Industriapplikasjoner
Sementindustri:Vertikal transport av råmel, klinker og sement.
Jordbruk:Høy-kapasitet for kornheishodedrev.
Gruvedrift og mineraler:Heving av malm eller kalkstein til prosesseringssiloer.
Kraftverk:Kullhåndtering og kalksteinfôrsystemer for FGD.
FAQ
Q1: Hvorfor er B3SV12 spesielt for bøtteheiser?
A1: Fordi den håndterer vertikal orientering perfekt. Standard horisontale girkasser lekker ofte eller lider av lagersult når de er montert vertikalt. B3SV12s Drywell og spesialiserte oljeruting løser disse problemene.
Q2: Kan 75kW-klassifiseringen overskrides i korte perioder?
A2: B3SV12 er designet med en servicefaktor som står for oppstartstopper. For kontinuerlig drift utover 75 kW anbefaler vi imidlertid å flytte til størrelse 13 eller 14 for å sikre lang-livetid for giret.
Q3: Er et kjølesystem nødvendig?
A3: I miljøer med høye-omgivelsestemperaturer anbefales en integrert mekanisk vifte på inngangsakselen. For ekstreme tilfeller tilbyr vi interne kjølespiraler eller eksterne olje-til-luftvarmevekslere.
Q4: Hvordan beskytter tilbakeløpssperren systemet?
A4: Hvis motoren stopper mens skuffene er fulle, vil tyngdekraften trekke beltet bakover. B3SV12s tilbakeløpssperre gir en mekanisk lås som forhindrer dette, og unngår katastrofale søl eller utstyrsskader.
Q5: Hvilken type olje er best for denne modellen?
A5: Syntetisk girolje av høy-kvalitet (ISO VG 320) foretrekkes. Den opprettholder filmstyrken under høyt trykk og motstår oksidasjon bedre enn mineralolje i høye-termiske miljøer som er typiske for heistårn.
